Downloads

Wilt u meer weten over onze producten, visie en mogelijkheden? Blader door onze digitale brochures en technische fiches. Hier ontdekt u alles wat u nodig heeft om de wereld van Nagare® te verkennen en inspiratie op te doen voor uw volgende project.

Brochures

Brochure
Download

Brochure
Combination inspiration
Download

Combination inspiration

Curved outside - inside

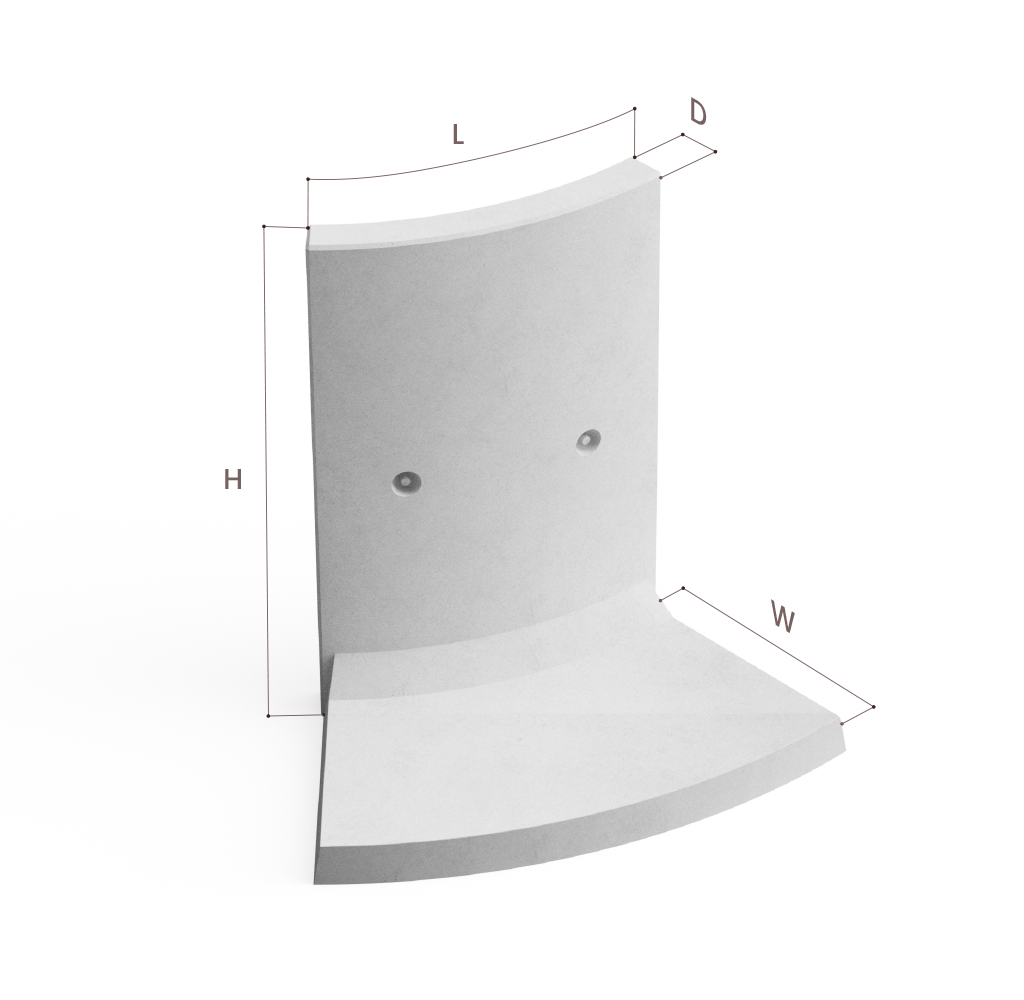

Curved outside 45°

Curved outside 45°
Artikel H L B D Gewicht Downloads
cm cm cm cm kg Dwg Stl Skp Rvt Fiche
C45LPO50/100-(DK)-(VS) 50 100 60 12 305
C45LPO75/100-(DK)-(VS) 75 100 60 12 375
C45LPO100/100-(DK)-(VS) 100 100 60 12 445
C45LPO125/100-(DK)-(VS) 125 100 85 12 625
C45LPO150/100-(DK)-(VS) 150 100 85 12 695
C45LPO175/100-(DK)-(VS) 175 100 110 12 968
C45LPO200/100-(DK)-(VS) 200 100 110 12 1038
C45LPO225/100-(DK)-(VS) 225 100 135 12 1196
C45LPO250/100-(DK)-(VS) 250 100 135 12 1265
C45LPO50/100-(DK)-(VS) +
H: 50cm
L: 100cm
B: 60cm
D: 12cm
Gewicht: 305kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved outside 45°
C45LPO75/100-(DK)-(VS) +
H: 75cm
L: 100cm
B: 60cm
D: 12cm
Gewicht: 375kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved outside 45°
C45LPO100/100-(DK)-(VS) +
H: 100cm
L: 100cm
B: 60cm
D: 12cm
Gewicht: 445kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved outside 45°
C45LPO125/100-(DK)-(VS) +
H: 125cm
L: 100cm
B: 85cm
D: 12cm
Gewicht: 625kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved outside 45°
C45LPO150/100-(DK)-(VS) +
H: 150cm
L: 100cm
B: 85cm
D: 12cm
Gewicht: 695kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved outside 45°
C45LPO175/100-(DK)-(VS) +
H: 175cm
L: 100cm
B: 110cm
D: 12cm
Gewicht: 968kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved outside 45°
C45LPO200/100-(DK)-(VS) +
H: 200cm
L: 100cm
B: 110cm
D: 12cm
Gewicht: 1038kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved outside 45°
C45LPO225/100-(DK)-(VS) +
H: 225cm
L: 100cm
B: 135cm
D: 12cm
Gewicht: 1196kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved outside 45°
C45LPO250/100-(DK)-(VS) +
H: 250cm
L: 100cm
B: 135cm
D: 12cm
Gewicht: 1265kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved outside 45°

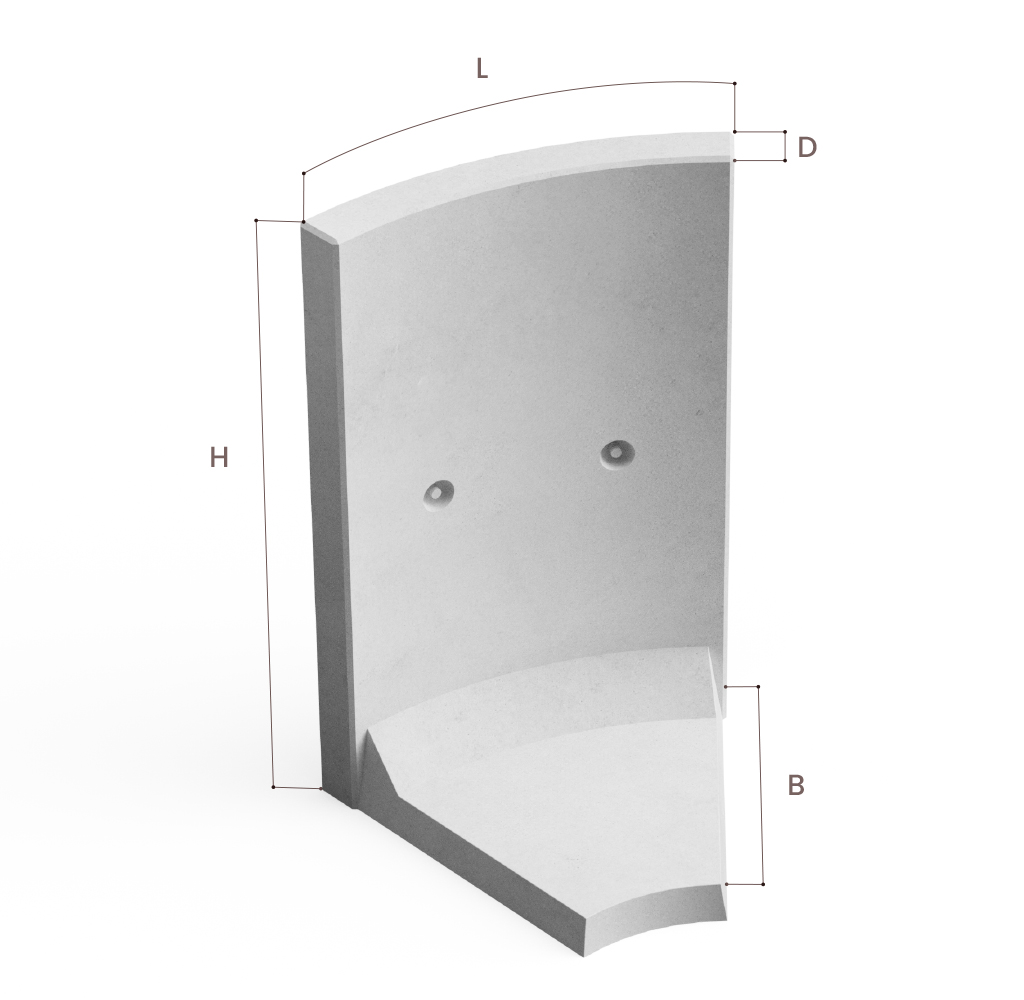

Curved inside 45°

Curved inside 45°
Artikel H L B D Gewicht Downloads
cm cm cm cm kg Dwg Stl Skp Rvt Fiche
C45LPI50/100-(DK)-(VS) 50 100 60 12 240
C45LPI75/100-(DK)-(VS) 75 100 60 12 310
C45LPI100/100-(DK)-(VS) 100 100 60 12 380
C45LPI125/100-(DK)-(VS) 125 100 85 12 485
C45LPI150/100-(DK)-(VS) 150 100 85 12 555
C45LPI175/100-(DK)-(VS) 175 100 110 12 800
C45LPI200/100-(DK)-(VS) 200 100 110 12 869
C45LPI225/100-(DK)-(VS) 225 100 135 12 939
C45LPI250/100-(DK)-(VS) 250 100 135 12 1010
C45LPI50/100-(DK)-(VS) +
H: 50cm
L: 100cm
B: 60cm
D: 12cm
Gewicht: 240kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved inside 45°
C45LPI75/100-(DK)-(VS) +
H: 75cm
L: 100cm
B: 60cm
D: 12cm
Gewicht: 310kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved inside 45°
C45LPI100/100-(DK)-(VS) +
H: 100cm
L: 100cm
B: 60cm
D: 12cm
Gewicht: 380kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved inside 45°
C45LPI125/100-(DK)-(VS) +
H: 125cm
L: 100cm
B: 85cm
D: 12cm
Gewicht: 485kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved inside 45°
C45LPI150/100-(DK)-(VS) +
H: 150cm
L: 100cm
B: 85cm
D: 12cm
Gewicht: 555kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved inside 45°
C45LPI175/100-(DK)-(VS) +
H: 175cm
L: 100cm
B: 110cm
D: 12cm
Gewicht: 800kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved inside 45°
C45LPI200/100-(DK)-(VS) +
H: 200cm
L: 100cm
B: 110cm
D: 12cm
Gewicht: 869kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved inside 45°
C45LPI225/100-(DK)-(VS) +
H: 225cm
L: 100cm
B: 135cm
D: 12cm
Gewicht: 939kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved inside 45°
C45LPI250/100-(DK)-(VS) +
H: 250cm
L: 100cm
B: 135cm
D: 12cm
Gewicht: 1010kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved inside 45°

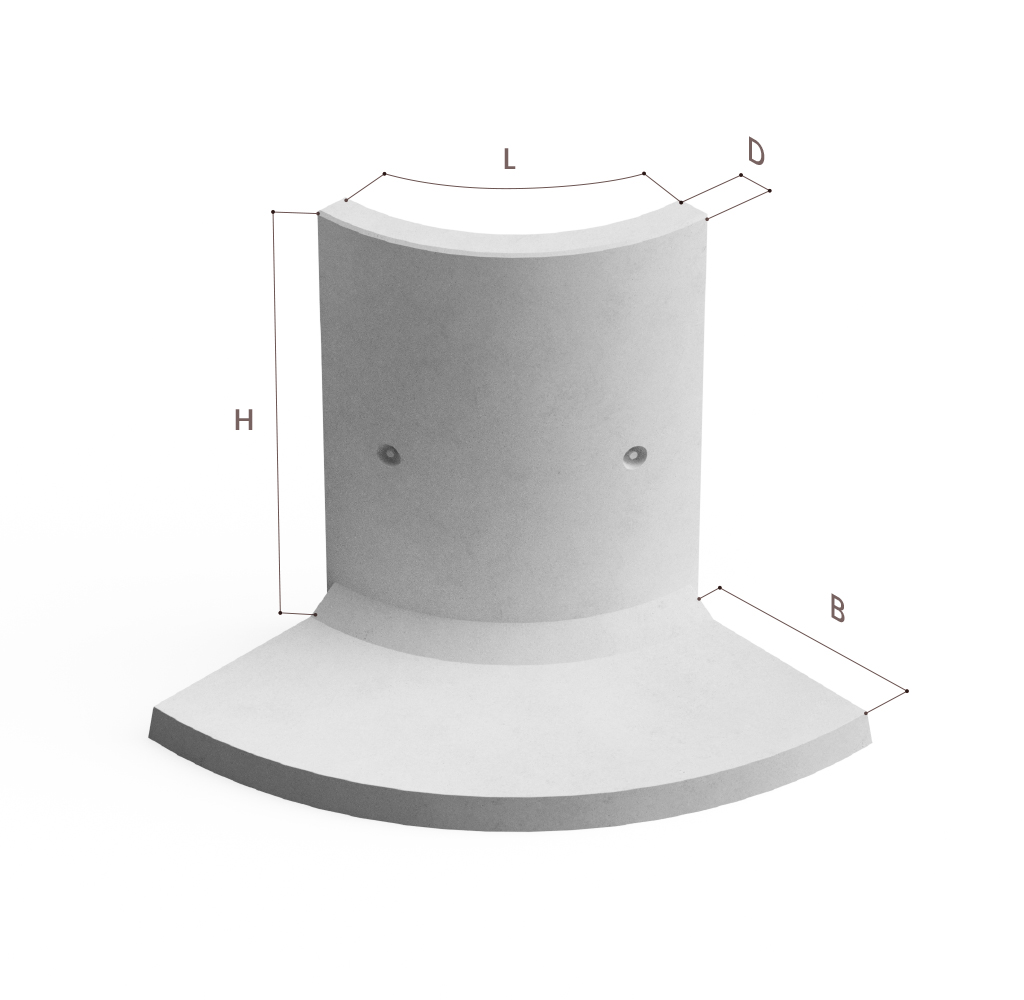

Curved outside 90°

Curved outside 90°
Artikel H L B D Gewicht Downloads
cm cm cm cm kg Dwg Stl Skp Rvt Fiche
C90LPO50/100-(DK)-(VS) 50 100 60 12 392
C90LPO75/100-(DK)-(VS) 75 100 60 12 476
C90LPO100/100-(DK)-(VS) 100 100 60 12 560
C90LPO125/100-(DK)-(VS) 125 100 85 12 741
C90LPO150/100-(DK)-(VS) 150 100 85 12 825
C90LPO175/100-(DK)-(VS) 175 100 110 12 1148
C90LPO200/100-(DK)-(VS) 200 100 110 12 1231
C90LPO225/100-(DK)-(VS) 225 100 135 12 1315
C90LPO250/100-(DK)-(VS) 250 100 135 12 1400
C90LPO50/100-(DK)-(VS) +
H: 50cm
L: 100cm
B: 60cm
D: 12cm
Gewicht: 392kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved outside 90°
C90LPO75/100-(DK)-(VS) +
H: 75cm
L: 100cm
B: 60cm
D: 12cm
Gewicht: 476kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved outside 90°
C90LPO100/100-(DK)-(VS) +
H: 100cm
L: 100cm
B: 60cm
D: 12cm
Gewicht: 560kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved outside 90°
C90LPO125/100-(DK)-(VS) +
H: 125cm
L: 100cm
B: 85cm
D: 12cm
Gewicht: 741kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved outside 90°
C90LPO150/100-(DK)-(VS) +
H: 150cm
L: 100cm
B: 85cm
D: 12cm
Gewicht: 825kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved outside 90°
C90LPO175/100-(DK)-(VS) +
H: 175cm
L: 100cm
B: 110cm
D: 12cm
Gewicht: 1148kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved outside 90°
C90LPO200/100-(DK)-(VS) +
H: 200cm
L: 100cm
B: 110cm
D: 12cm
Gewicht: 1231kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved outside 90°
C90LPO225/100-(DK)-(VS) +
H: 225cm
L: 100cm
B: 135cm
D: 12cm
Gewicht: 1315kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved outside 90°
C90LPO250/100-(DK)-(VS) +
H: 250cm
L: 100cm
B: 135cm
D: 12cm
Gewicht: 1400kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved outside 90°

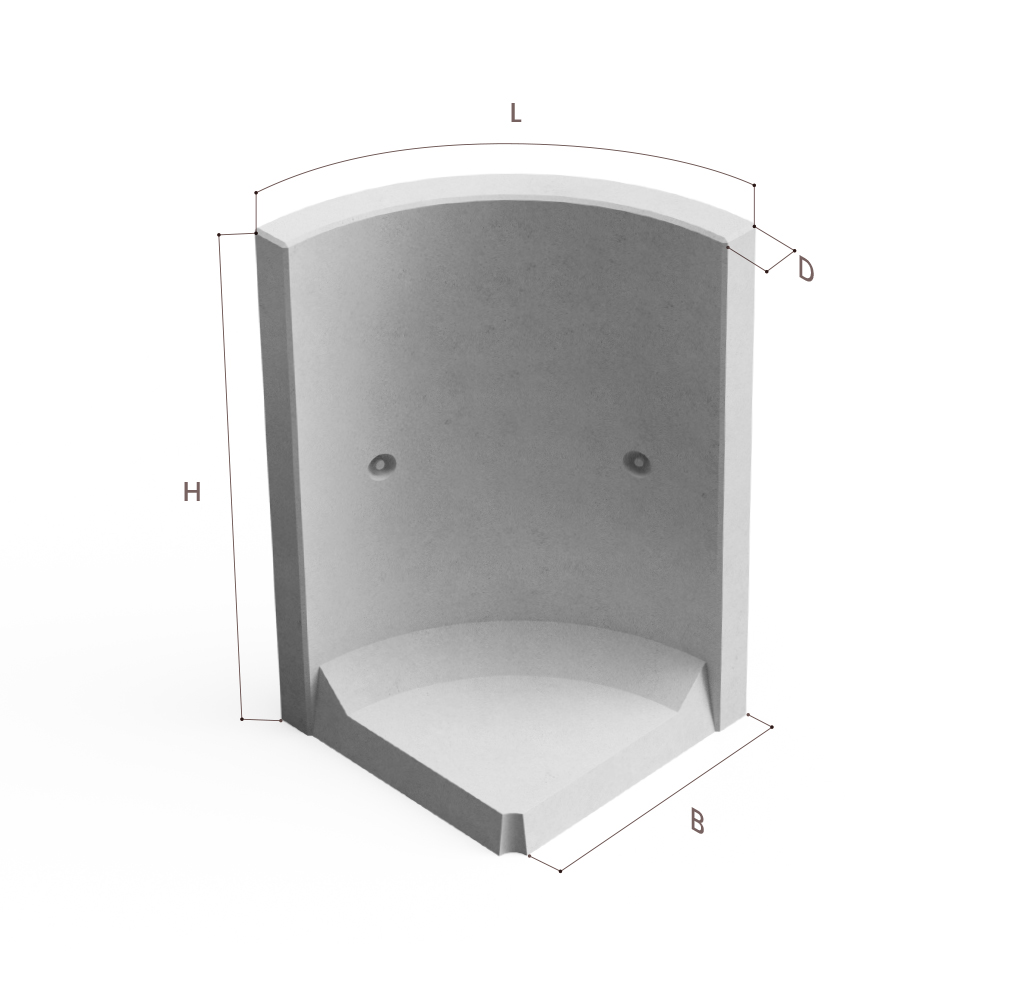

Curved inside 90°

Curved inside 90°
Artikel H L B D Gewicht Downloads
cm cm cm cm kg Dwg Stl Skp Rvt Fiche
C90LPI50/100-(DK)-(VS) 50 100 60 12 263
C90LPI75/100-(DK)-(VS) 75 100 60 12 347
C90LPI100/100-(DK)-(VS) 100 100 60 12 431
C90LPI125/100-(DK)-(VS) 125 100 85 12 527
C90LPI150/100-(DK)-(VS) 150 100 85 12 611
C90LPI175/100-(DK)-(VS) 175 100 110 12 852
C90LPI200/100-(DK)-(VS) 200 100 110 12 935
C90LPI225/100-(DK)-(VS) 225 100 135 12 1019
C90LPI250/100-(DK)-(VS) 250 100 135 12 1102
C90LPI50/100-(DK)-(VS) +
H: 50cm
L: 100cm
B: 60cm
D: 12cm
Gewicht: 263kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved inside 90°
C90LPI75/100-(DK)-(VS) +
H: 75cm
L: 100cm
B: 60cm
D: 12cm
Gewicht: 347kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved inside 90°
C90LPI100/100-(DK)-(VS) +
H: 100cm
L: 100cm
B: 60cm
D: 12cm
Gewicht: 431kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved inside 90°
C90LPI125/100-(DK)-(VS) +
H: 125cm
L: 100cm
B: 85cm
D: 12cm
Gewicht: 527kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved inside 90°
C90LPI150/100-(DK)-(VS) +
H: 150cm
L: 100cm
B: 85cm
D: 12cm
Gewicht: 611kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved inside 90°
C90LPI175/100-(DK)-(VS) +
H: 175cm
L: 100cm
B: 110cm
D: 12cm
Gewicht: 852kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved inside 90°
C90LPI200/100-(DK)-(VS) +
H: 200cm
L: 100cm
B: 110cm
D: 12cm
Gewicht: 935kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved inside 90°
C90LPI225/100-(DK)-(VS) +
H: 225cm
L: 100cm
B: 135cm
D: 12cm
Gewicht: 1019kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved inside 90°
C90LPI250/100-(DK)-(VS) +
H: 250cm
L: 100cm
B: 135cm
D: 12cm
Gewicht: 1102kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Curved inside 90°

Onze prefab keerwanden combineren stijl en efficiëntie. Ze zijn snel te plaatsen zonder metselwerk, wat tijd en kosten bespaart.
Beschikbaar als enkel- of dubbelkerende elementen bieden ze maximale flexibiliteit voor elk project.

Straight

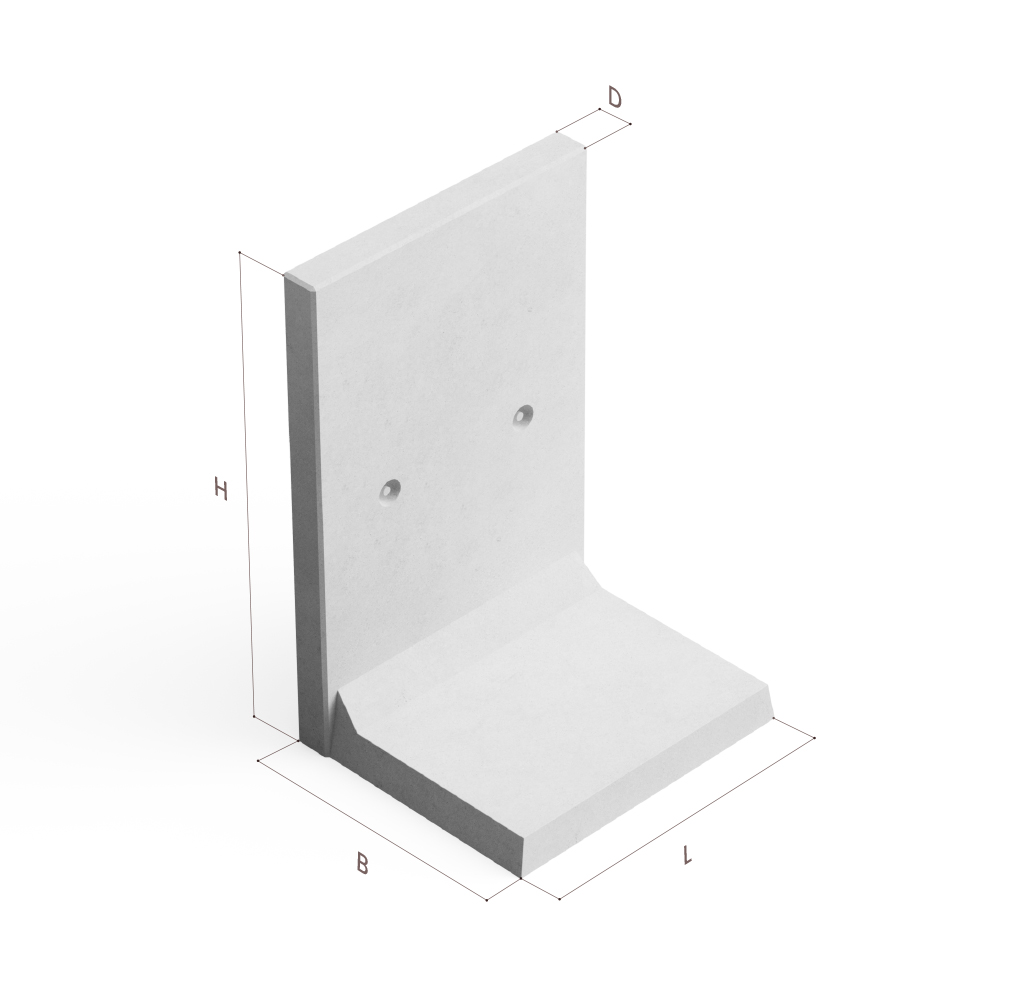

Straight - 0.50 meter

Straight - 0.50 meter
Artikel H L B D Gewicht Downloads
cm cm cm cm kg Dwg Stl Skp Rvt Fiche
LP50/50 50 50 40 12 110
LP75/50 75 50 50 12 160
LP100/50 100 50 60 12 210
LP125/50 125 50 75 12 270
LP150/50 150 50 85 12 320
LP175/50 175 50 110 12 390
LP200/50 200 50 110 12 425
LP225/50 225 50 135 12 527
LP250/50 250 50 135 12 641
LP50/50 +
H: 50cm
L: 50cm
B: 40cm
D: 12cm
Gewicht: 110kg
Downloads:
DWG
SKP
RVT
Fiche
Straight - 0.50 meter
LP75/50 +
H: 75cm
L: 50cm
B: 50cm
D: 12cm
Gewicht: 160kg
Downloads:
DWG
SKP
RVT
Fiche
Straight - 0.50 meter
LP100/50 +
H: 100cm
L: 50cm
B: 60cm
D: 12cm
Gewicht: 210kg
Downloads:
DWG
SKP
RVT
Fiche
Straight - 0.50 meter
LP125/50 +
H: 125cm
L: 50cm
B: 75cm
D: 12cm
Gewicht: 270kg
Downloads:
DWG
SKP
RVT
Fiche
Straight - 0.50 meter
LP150/50 +
H: 150cm
L: 50cm
B: 85cm
D: 12cm
Gewicht: 320kg
Downloads:
DWG
SKP
RVT
Fiche
Straight - 0.50 meter
LP175/50 +
H: 175cm
L: 50cm
B: 110cm
D: 12cm
Gewicht: 390kg
Downloads:
DWG
SKP
RVT
Fiche
Straight - 0.50 meter
LP200/50 +
H: 200cm
L: 50cm
B: 110cm
D: 12cm
Gewicht: 425kg
Downloads:
DWG
SKP
RVT
Fiche
Straight - 0.50 meter
LP225/50 +
H: 225cm
L: 50cm
B: 135cm
D: 12cm
Gewicht: 527kg
Downloads:
DWG
RVT
Fiche
Straight - 0.50 meter
LP250/50 +
H: 250cm
L: 50cm
B: 135cm
D: 12cm
Gewicht: 641kg
Downloads:
DWG
RVT
Fiche
Straight - 0.50 meter

Straight - 1 meter

Straight - 1 meter
Artikel H L B D Gewicht Downloads
cm cm cm cm kg Dwg Stl Skp Rvt Fiche
LP50/100 50 100 40 12 220
LP75/100 75 100 50 12 320
LP100/100 100 100 60 12 420
LP125/100 125 100 75 12 540
LP150/100 150 100 85 12 640
LP175/100 175 100 110 12 780
LP200/100 200 100 110 12 850
LP225/100 225 100 135 12 1055
LP250/100 250 100 135 12 1282
LP50/100 +
H: 50cm
L: 100cm
B: 40cm
D: 12cm
Gewicht: 220kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Straight - 1 meter
LP75/100 +
H: 75cm
L: 100cm
B: 50cm
D: 12cm
Gewicht: 320kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Straight - 1 meter
LP100/100 +
H: 100cm
L: 100cm
B: 60cm
D: 12cm
Gewicht: 420kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Straight - 1 meter
LP125/100 +
H: 125cm
L: 100cm
B: 75cm
D: 12cm
Gewicht: 540kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Straight - 1 meter
LP150/100 +
H: 150cm
L: 100cm
B: 85cm
D: 12cm
Gewicht: 640kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Straight - 1 meter
LP175/100 +
H: 175cm
L: 100cm
B: 110cm
D: 12cm
Gewicht: 780kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Straight - 1 meter
LP200/100 +
H: 200cm
L: 100cm
B: 110cm
D: 12cm
Gewicht: 850kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Straight - 1 meter
LP225/100 +
H: 225cm
L: 100cm
B: 135cm
D: 12cm
Gewicht: 1055kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Straight - 1 meter
LP250/100 +
H: 250cm
L: 100cm
B: 135cm
D: 12cm
Gewicht: 1282kg
Downloads:
DWG
STL
SKP
RVT
Fiche
Straight - 1 meter

Onze prefab keerwanden combineren stijl en efficiëntie. Ze zijn snel te plaatsen zonder metselwerk, wat tijd en kosten bespaart.
Beschikbaar als enkel- of dubbelkerende elementen bieden ze maximale flexibiliteit voor elk project.

Corner

Artikel Binnenhoek Downloads
° Dwg Stl Skp Rvt Fiche
HLP50/100 45
30
15
HLP75/100 45
30
15
HLP100/100 45
30
15
HLP125/100 45
30
15
HLP150/100 45
30
15
HLP175/100 45
30
15
HLP200/100 45
30
15
HLP225/100 45
30
15
HLP250/100 45
30
15
HLP50/100 +
Binnenhoek: 45°
Downloads:
STL
SKP
RVT
Fiche
Binnenhoek: 30°
Downloads:
STL
SKP
RVT
Binnenhoek: 15°
Downloads:
STL
SKP
RVT
HLP75/100 +
Binnenhoek: 45°
Downloads:
STL
SKP
RVT
Fiche
Binnenhoek: 30°
Downloads:
STL
SKP
RVT
Binnenhoek: 15°
Downloads:
STL
SKP
RVT
HLP100/100 +
Binnenhoek: 45°
Downloads:
STL
SKP
RVT
Fiche
Binnenhoek: 30°
Downloads:
STL
SKP
RVT
Binnenhoek: 15°
Downloads:
STL
SKP
RVT
HLP125/100 +
Binnenhoek: 45°
Downloads:
STL
SKP
RVT
Fiche
Binnenhoek: 30°
Downloads:
STL
SKP
RVT
Binnenhoek: 15°
Downloads:
STL
SKP
RVT
HLP150/100 +
Binnenhoek: 45°
Downloads:
STL
SKP
RVT
Fiche
Binnenhoek: 30°
Downloads:
STL
SKP
RVT
Binnenhoek: 15°
Downloads:
STL
SKP
RVT
HLP175/100 +
Binnenhoek: 45°
Downloads:
STL
SKP
RVT
Fiche
Binnenhoek: 30°
Downloads:
STL
SKP
RVT
Binnenhoek: 15°
Downloads:
STL
SKP
RVT
HLP200/100 +
Binnenhoek: 45°
Downloads:
STL
SKP
RVT
Fiche
Binnenhoek: 30°
Downloads:
STL
SKP
RVT
Binnenhoek: 15°
Downloads:
STL
SKP
RVT
HLP225/100 +
Binnenhoek: 45°
Downloads:
STL
SKP
RVT
Binnenhoek: 30°
Downloads:
STL
SKP
RVT
Binnenhoek: 15°
Downloads:
STL
SKP
RVT
HLP250/100 +
Binnenhoek: 45°
Downloads:
STL
SKP
RVT
Binnenhoek: 30°
Downloads:
STL
SKP
RVT
Binnenhoek: 15°
Downloads:
STL
SKP
RVT

Wave

Wave curved inside (45°)

Artikel Gewicht Downloads
kg Dwg Stl Skp Rvt Fiche
C45LPI75/100
C45LPI100/100
C45LPI125/100
C45LPI150/100
C45LPI175/100
C45LPI200/100
C45LPI225/100
C45LPI250/100
C45LPI75/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
C45LPI100/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
C45LPI125/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
C45LPI150/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
C45LPI175/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
C45LPI200/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
C45LPI225/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
C45LPI250/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche

Wave curved outside (45°)

Artikel Gewicht Downloads
kg Dwg Stl Skp Rvt Fiche
C45LPO75/100
C45LPO100/100
C45LPO125/100
C45LPO150/100
C45LPO175/100
C45LPO200/100
C45LPO225/100
C45LPO250/100
C45LPO75/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
C45LPO100/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
C45LPO125/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
C45LPO150/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
C45LPO175/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
C45LPO200/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
C45LPO225/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
C45LPO250/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche

Wave straight

Artikel Gewicht Downloads
kg Dwg Stl Skp Rvt Fiche
LP75/100
LP100/100
LP125/100
LP150/100
LP175/100
LP200/100
LP225/100
LP75/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
LP100/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
LP125/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
LP150/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
LP175/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
LP200/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche
LP225/100 +
Gewicht: kg
Downloads:
DWG
STL
SKP
RVT
Fiche

Met de Wave-lijn van Nagare® voegt u dynamiek toe aan elke buitenruimte. Deze keerwanden bieden talloze mogelijkheden met verschillende hoogtes, lengtes en vormen. Ontdek hoe de Wave-lijn uw ontwerp een unieke en opvallende uitstraling geeft.

close

Gelieve onderstaande formulier in te vullen om het bestand te downloaden.
